Panel pH Mini Controller Hanna BL931700

Hanna BL931700 adalah instrumen pengontrol pH kompak dengan single setpoint yang dipasang pada panel (panel-mounted). Perangkat ini memantau nilai pH dan secara otomatis mengaktifkan relai dosis saat nilai pH berada di luar batas yang ditentukan. Dilengkapi dengan antarmuka BNC berimpedansi tinggi, instrumen ini dapat dihubungkan dengan berbagai elektroda pH standar.

Fungsi dan Kegunaan

• Parameter yang diukur: Nilai pH larutan.

• Objek atau sampel yang dapat diuji: Aliran air proses industri, sistem pengolahan air limbah, kolam renang, dan sistem sirkulasi hidroponik.

• Tujuan pengukuran: Mengontrol penambahan bahan kimia (asam atau basa) secara otomatis untuk menjaga pH larutan tetap stabil pada batas yang ditentukan (setpoint).

• Hasil pengukuran digunakan untuk menggerakkan relai dosis (seperti pompa dosis atau katup solenoid) serta mengirimkan sinyal analog ke perekam data (chart recorder) atau pengumpul data.

Aplikasi Produk

• Pengolahan air minum dan air limbah (wastewater treatment)

• Sistem netralisasi air limbah industri

• Rumah kaca (greenhouse) dan sistem sirkulasi hidroponik

• Pengontrol pH kolam renang dan pemandian

• Pemantauan proses industri kimia dan manufaktur

Cocok untuk Siapa?

• Teknisi panel kontrol dan pengolahan air

• Operator instalasi pengolahan air limbah (IPAL)

• Pengelola sistem hidroponik komersial

• System integrator dan perakit panel otomatisasi industri

Fitur Utama

• Desain Ringkas: Ukuran kompak dengan bodi tahan api (fire retardant casing), ideal untuk pemasangan pada panel kontrol.

• Relai Dosis yang Dapat Disesuaikan: Kontak relai dapat dikonfigurasi untuk penambahan asam (dosis aktif saat pH di atas setpoint) atau basa (dosis aktif saat pH di bawah setpoint).

• Mode Dosis Otomatis & Manual: Memudahkan pengguna saat melakukan pemeliharaan, kalibrasi, atau pengujian sistem.

• Perlindungan Overdosing: Fitur pengaman waktu dosing berlebih (overtime) yang dapat diatur dari 5 hingga 30 menit untuk mematikan relai otomatis jika penambahan kimia berlangsung terlalu lama.

• Fitur Nonaktif Eksternal (External Disabling): Kontak pengaman yang dapat dihubungkan ke pengawas aliran (flow monitor) atau pengontrol level cairan untuk menghentikan dosis saat aliran air terhenti.

• Keluaran Analog 4–20 mA: Memungkinkan integrasi langsung ke data logger, chart recorder, atau sistem pengumpul data eksternal.

• Matching Pin Connection: Opsi koneksi pin penyeimbang untuk melindungi sensor dari efek ground loop yang dapat menyebabkan interferensi pembacaan.

• Konektor BNC Standar: Kompatibel dengan berbagai jenis elektroda pH industri yang menggunakan konektor BNC.

Spesifikasi Teknis

Cara Menggunakan

1. Pasang alat pada panel kontrol sesuai dimensi pemotongan panel (cut-out).

2. Hubungkan elektroda pH ber-konektor BNC ke port input alat.

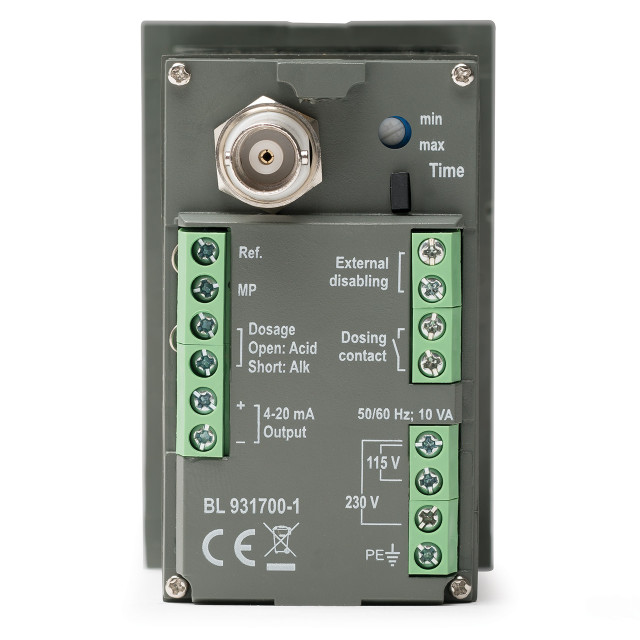

3. Hubungkan kabel daya, relai penggerak pompa/katup, dan kabel sinyal analog 4–20 mA pada terminal block bagian belakang.

4. Nyalakan alat dan atur nilai setpoint pH yang diinginkan menggunakan kenop penyesuaian.

5. Pilih konfigurasi penambahan asam atau basa sesuai kebutuhan proses.

6. Atur batas waktu overdose protection untuk keamanan sistem.

7. Alihkan sakelar ke mode Auto untuk pengontrolan otomatis, atau gunakan mode manual untuk pengujian.

Kalibrasi dan Perawatan

• Kalibrasi dilakukan secara manual 2 titik menggunakan kenop penyesuaian offset dan slope yang terdapat pada alat.

• Gunakan larutan buffer standar (seperti pH 7.01 dan pH 4.01/10.01) saat proses kalibrasi.

• Lakukan pembersihan elektroda pH secara berkala agar pembacaan nilai pH tetap responsif dan akurat.

• Periksa kondisi relai dan jaringan kabel pengaman secara rutin untuk memastikan sistem penghentian darurat bekerja dengan baik.

Kelebihan dan Keterbatasan

Kelebihan

• Ukuran sangat ringkas sehingga hemat ruang pada panel otomatisasi.

• Dilengkapi sistem proteksi ganda (overdose time-out dan sakelar pengaman aliran eksternal).

• Memiliki keluaran sinyal 4–20 mA untuk integrasi pemantauan jarak jauh.

• Bodi instrumen menggunakan bahan tahan api (fire retardant).

Keterbatasan

• Elektroda pH tidak termasuk dalam paket penjualan (dijual terpisah).

• Pembuatan tempat atau bodi pelindung luar (enclosure) tambahan diperlukan jika dipasang di area terbuka.

• Kalibrasi dilakukan secara manual melalui pemangkas (trimmers), bukan tombol digital otomatis.

Isi Paket

• Unit utama pH Mini Controller Hanna BL931700

• Siku/braket pemasangan panel (mounting brackets)

• Penutup transparan depan (transparent cover)

• Buku panduan penggunaan (instruction manual)

• Adaptor daya 12 VDC disertakan untuk model BL931700-0

FAQ

1. Produk ini digunakan untuk mengukur dan mengontrol apa?

   Perangkat ini digunakan untuk memantau dan mengontrol nilai pH secara otomatis pada sistem pemrosesan cairan.

2. Apakah elektroda pH sudah termasuk dalam paket pembelian?

   Tidak, elektroda pH dijual terpisah. Produsen merekomendasikan elektroda tipe HI1001 dengan konektor BNC.

3. Bagaimana cara kerja sistem pencegahan dosis berlebih (overdose protection)?

   Alat ini akan mematikan relai dosis secara otomatis jika proses penambahan bahan kimia berlangsung terus-menerus melebihi batas waktu yang diatur (antara 5 hingga 30 menit).

4. Opsi daya apa saja yang tersedia untuk alat ini?

   Tersedia varian BL931700-0 yang menggunakan daya 12 VDC serta varian BL931700-1 yang menggunakan tegangan AC (115/230 VAC).

5. Apakah alat ini bisa dihubungkan ke pengumpul data eksternal?

   Ya, alat ini dilengkapi dengan output analog 4–20 mA untuk dihubungkan ke data logger atau chart recorder.

6. Apakah alat ini cocok untuk penggunaan lapangan secara portabel?

   Tidak, perangkat ini dirancang khusus untuk dipasang pada panel kontrol (panel-mounted controller) secara stasioner.
