Conductivity EC Mini Controller Hanna BL983327 Panel Mount

Hanna BL983327 adalah instrumen pengontrol proses EC kompak dengan single setpoint yang dirancang untuk pemasangan pada panel (panel-mounted). Alat ini memantau kadar konduktivitas listrik cairan secara kontinu dan mengaktifkan relai kontak kering saat nilai terukur melampaui setpoint. Fitur ini sangat bermanfaat untuk mengontrol katup solenoid pengurasan tangki atau menambahkan air tawar hingga konduktivitas kembali ke batas aman.

Fungsi dan Kegunaan

• Parameter yang diukur: Konduktivitas Listrik (Electrical Conductivity / EC).

• Objek atau sampel yang dapat diuji: Air proses industri, air boiler, air menara pendingin (cooling tower), dan larutan nutrisi konsentrasi tinggi.

• Tujuan pengukuran: Mengontrol pembukaan katup pengurasan (bleed/blowdown valve) atau penambahan air tawar secara otomatis ketika tingkat mineral/garam terlarut meningkat di atas batas toleransi.

• Hasil pengukuran digunakan untuk mengendalikan katup solenoid, pompa dosis, atau alarm peringatan visual.

Aplikasi Produk

• Pengontrolan boiler bleed and feed (pengurasan air ketel)

• Pemantauan air menara pendingin (cooling tower)

• Pengolahan air limbah industri

• Sistem pengolahan air minum dan industri

• Pertanian dan sistem sirkulasi nutrisi hidroponik

Cocok untuk Siapa?

• Teknisi dan operator boiler serta menara pendingin

• Pengelola instalasi pengolahan air industri (WTP/WWTP)

• Perakit panel otomatisasi (panel builders)

• Teknisi sistem kontrol proses cairan

Fitur Utama

• Rentang Ukur Rentang Tinggi (High-Range): Memantau nilai EC dari 0.00 hingga 10.00 mS/cm dengan resolusi 0.01 mS/cm.

• Relai Dosis Batas Atas: Relai kontak kering aktif (menutup) saat hasil pengukuran di atas setpoint (cocok untuk aplikasi pengurasan/pembuangan air tinggi EC).

• Perlindungan Overdosing: Fitur batas waktu penambahan berlebih (overtime timer) yang dapat diatur dari 5 hingga 30 menit atau dinonaktifkan untuk mencegah katup/pompa terbuka terlalu lama.

• Indikator LED Multi-Warna: Memudahkan pemantauan visual: Hijau (normal/di bawah setpoint), Oranye/Kuning (di atas setpoint/relai aktif), dan Merah berkedip (kondisi alarm/melewati batas waktu overdosing).

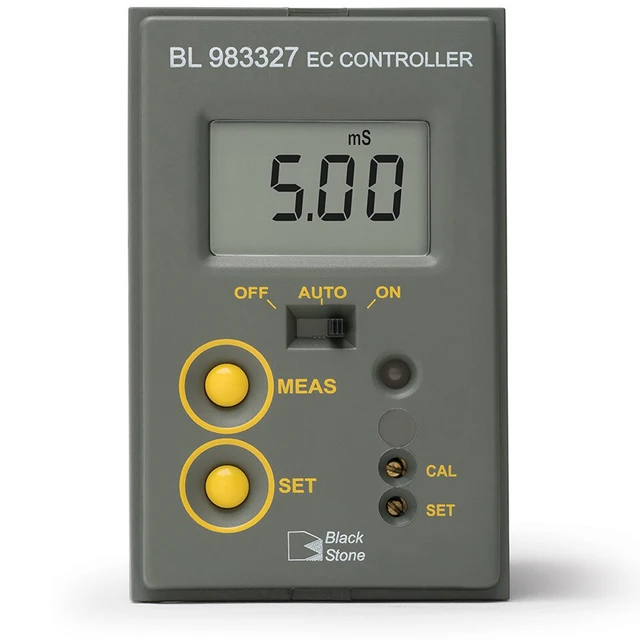

• Sakelar Override Kontrol: Tiga posisi sakelar di panel depan untuk memilih mode kontrol otomatis (Auto), nonaktif (Off), atau pengujian manual (On).

• Kompensasi Suhu Otomatis: Mengompensasi pengaruh suhu sampel dari 5 hingga 50°C secara otomatis dengan koefisien β = 2%/°C.

• Material Tahan Api: Casing dibuat dari material fire-retardant dan dilengkapi penutup transparan pelindung panel.

Spesifikasi Teknis

Cara Menggunakan

1. Pasang alat pada panel kontrol sesuai ukuran pemotongan panel (installation cut-out).

2. Hubungkan probe konduktivitas (seperti tipe HI7632-00) ke terminal block bagian belakang.

3. Sambungkan kabel daya dan relai penggerak (katup solenoid pengurasan/pompa/alarm) ke terminal terlabel.

4. Nyalakan alat dan atur nilai setpoint EC yang diinginkan menggunakan pemangkas CAL trimmer.

5. Konfigurasikan batas waktu pengaman overdose protection jika diperlukan.

6. Geser sakelar di panel depan ke posisi “Auto” untuk kontrol otomatis.

Kalibrasi dan Perawatan

• Kalibrasi dilakukan secara manual menggunakan pemangkas CAL trimmer dan larutan standar EC yang sesuai (misalnya standar 1.41 mS/cm atau 5.00 mS/cm).

• Bersihkan pin elektroda pada probe konduktivitas secara berkala dari endapan kerak air atau minyak.

• Periksa kondisi relai pengaman dan lampu indikator LED secara rutin.

Kelebihan dan Keterbatasan

Kelebihan

• Cocok untuk aplikasi pengurasan otomatis (bleed and feed) pada sistem boiler dan menara pendingin.

• Indikator LED multi-warna memudahkan pemantauan status alat dari jarak jauh.

• Konstruksi bodi tahan api (fire retardant) dilengkapi penutup pelindung transparan.

• Dilengkapi sekering pengaman relai 2A dan pengaman batas waktu overdosing.

Keterbatasan

• Probe konduktivitas tidak termasuk dalam paket penjualan (dijual terpisah).

• Relai hanya aktif saat pengukuran berada di atas setpoint (jika membutuhkan relai aktif saat pembacaan di bawah setpoint pada rentang mS/cm yang sama, gunakan model BL983317).

• Pemasangan dilakukan secara permanen pada panel (panel mount).

Isi Paket

• Unit utama Conductivity Mini Controller Hanna BL983327

• Siku/braket pemasangan panel (mounting brackets)

• Penutup pelindung transparan depan (transparent cover)

• Buku panduan penggunaan (instruction manual)

• Adaptor daya 12 VDC disertakan untuk varian BL983327-0

FAQ

1. Produk ini digunakan untuk mengukur apa?

   Perangkat ini digunakan untuk memantau dan mengontrol nilai konduktivitas listrik (EC) cairan pada rentang 0.00 hingga 10.00 mS/cm.

2. Apa perbedaan utama antara model BL983327 dan BL983317?

   Kedua model memiliki rentang ukur yang sama (0.00–10.00 mS/cm), namun relai pada BL983327 aktif saat pembacaan di atas setpoint, sedangkan pada BL983317 relai aktif saat pembacaan di bawah setpoint.

3. Apakah probe sensor sudah termasuk dalam pembelian?

   Tidak, probe dijual terpisah. Produsen merekomendasikan probe konduktivitas tipe HI7632-00.

4. Apa fungsi utama pengontrol ini pada sistem boiler atau cooling tower?

   Alat ini otomatis membuka katup pengurasan (bleed valve) ketika kadar mineral/garam terlarut meningkat melebihi setpoint, sehingga menjaga kualitas air sirkulasi.

5. Pilihan tegangan apa saja yang tersedia?

   Tersedia varian BL983327-0 (menggunakan daya 12 VDC) dan varian BL983327-1 (menggunakan daya 115 V AC).

6. Apakah alat ini cocok untuk hidroponik?

   Ya, rentang 0.00–10.00 mS/cm sangat cocok untuk memantau dan mengontrol kepekatan larutan nutrisi hidroponik.
