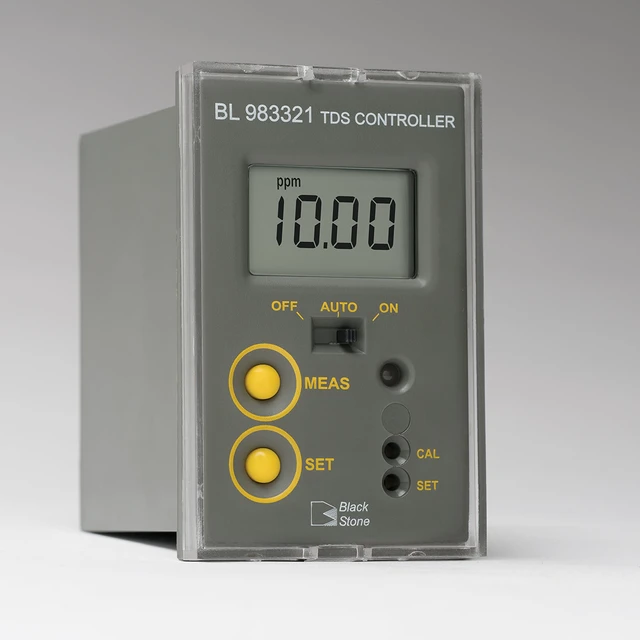

Panel TDS Mini Controller Hanna BL983321 Panel Mount

Hanna BL983321 adalah instrumen pengontrol proses TDS kompak dengan single setpoint yang dipasang pada panel (panel-mounted). Alat ini memantau kadar padatan terlarut pada aliran proses secara real-time dan mengaktifkan relai dosis saat hasil pembacaan melampaui nilai setpoint yang ditentukan. Menggunakan faktor konversi TDS 0.5 (1.00 µS/cm = 0.50 ppm), perangkat ini memberikan kontrol otomatis yang andal untuk menjaga tingkat kemurnian air.

Fungsi dan Kegunaan

• Parameter yang diukur: Total Padatan Terlarut (Total Dissolved Solids / TDS).

• Objek atau sampel yang dapat diuji: Air hasil olahan Reverse Osmosis (RO), air deionisasi (deionized water), air hasil penyulingan (distilled water), serta aliran air proses industri.

• Tujuan pengukuran: Mengontrol pengalihan katup solenoid atau membuka katup air murni saat kadar TDS meningkat di atas batas toleransi yang diinginkan.

• Hasil pengukuran digunakan untuk memicu operasi relai dosis, katup pengalih tangki DI, atau alarm peringatan visual.

Aplikasi Produk

• Pemantauan kualitas air Reverse Osmosis (RO) dan Deionisasi (DI)

• Sistem penyulingan air (distillation systems)

• Industri farmasi, laboratorium, dan manufaktur elektronik

• Pengolahan air murni dan sistem pendingin industri

Cocok untuk Siapa?

• Teknisi dan operator sistem pengolahan air murni (water treatment engineers)

• Pengelola laboratorium analisis dan farmasi

• Perakit panel otomatisasi industri (panel builders)

• Petugas quality control pada industri cair presisi tinggi

Fitur Utama

• Rentang Pengukuran TDS Rendah: Dirancang khusus untuk air murni pada rentang 0.00 hingga 19.99 ppm (mg/L) dengan resolusi 0.01 ppm.

• Relai Dosis Kontak Kering: Relai dosis aktif (menutup) secara otomatis ketika pembacaan terukur berada di atas nilai setpoint yang dikonfigurasi.

• Perlindungan Overdosing: Fitur batas waktu penambahan berlebih (overtime protection) yang dapat disesuaikan dari 5 hingga 30 menit atau dinonaktifkan untuk mencegah operasi terus-menerus saat terjadi kesalahan sistem.

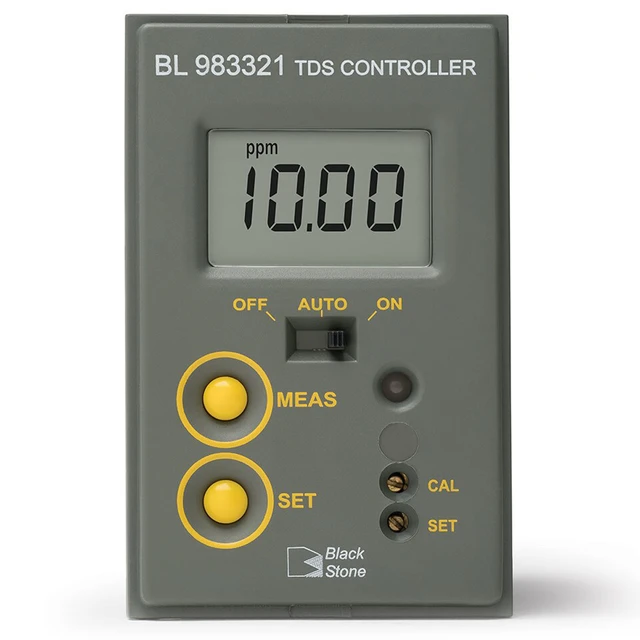

• Indikator LED Multi-Warna: Lampu LED tiga warna memudahkan pemantauan status secara cepat: Hijau (normal/di bawah setpoint), Oranye/Kuning (di atas setpoint/relai aktif), dan Merah berkedip (kondisi alarm/melewati batas waktu overdosing).

• Sakelar Override Kontrol: Tiga posisi sakelar di panel depan memungkinkan pengalihan mode kerja dari kontrol otomatis (Auto) ke nonaktif (Off) atau aktif manual (On).

• Kompensasi Suhu Otomatis: Mengompensasi pengaruh suhu sampel secara otomatis dari 5 hingga 50°C dengan koefisien β = 2%/°C.

• Casing Tahan Api: Dibuat dengan material tahan api (fire retardant casing) dan dilengkapi penutup transparan pelindung panel.

Spesifikasi Teknis

Cara Menggunakan

1. Pasang unit pada panel kontrol sesuai dimensi pemotongan panel (installation cut-out).

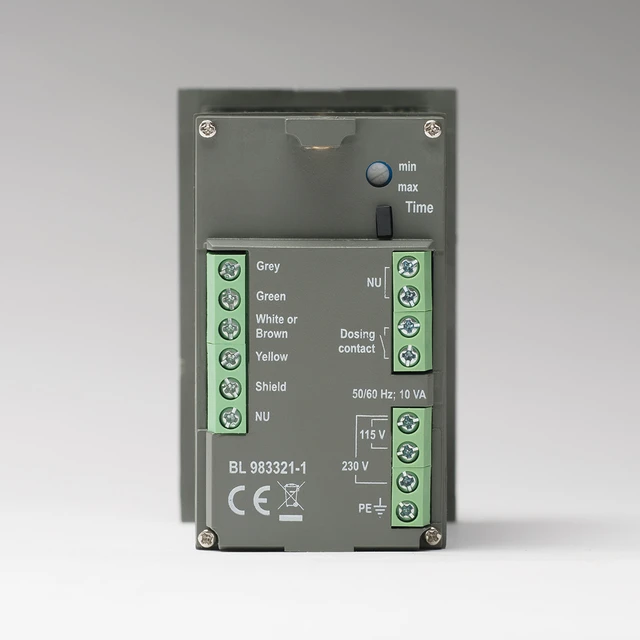

2. Hubungkan probe konduktivitas/TDS (seperti tipe HI7634-00) pada terminal block bagian belakang.

3. Sambungkan kabel daya dan relai penggerak (katup solenoid/pompa/alarm) ke terminal terlabel.

4. Nyalakan alat dan atur nilai setpoint TDS yang diinginkan menggunakan pemangkas CAL trimmer.

5. Konfigurasikan batas waktu pengaman overdose protection jika diperlukan.

6. Geser sakelar di panel depan ke posisi “Auto” untuk pemantauan dan kontrol otomatis.

Kalibrasi dan Perawatan

• Kalibrasi dilakukan secara manual menggunakan pemangkas CAL trimmer dengan larutan standar TDS yang sesuai.

• Lakukan pembersihan rutin pada pin elektroda probe TDS agar bebas dari akumulasi endapan atau minyak.

• Periksa lampu indikator status LED secara berkala untuk memastikan sistem beroperasi dengan normal.

Kelebihan dan Keterbatasan

Kelebihan

• Resolusi tinggi (0.01 ppm) yang sangat peka untuk aplikasi air murni.

• Indikator LED multi-warna memudahkan pemantauan visual jarak jauh.

• Bodi kompak berbahan tahan api (fire retardant) serta dilengkapi penutup pelindung transparan.

• Proteksi ganda dengan sekering relai 2A dan pengaman waktu overdose.

Keterbatasan

• Probe konduktivitas/TDS tidak termasuk dalam paket penjualan (dijual terpisah).

• Dirancang khusus untuk kisaran TDS sangat rendah (0.00–19.99 ppm), tidak cocok untuk air limbah ber kadar TDS tinggi.

• Pemasangan dilakukan secara permanen pada panel (panel mount).

Isi Paket

• Unit utama TDS Mini Controller Hanna BL983321

• Siku/braket pemasangan panel (mounting brackets)

• Penutup pelindung transparan depan (transparent cover)

• Buku panduan penggunaan (instruction manual)

• Adaptor daya 12 VDC disertakan untuk varian BL983321-0

FAQ

1. Produk ini digunakan untuk mengukur apa?

   Perangkat ini digunakan untuk memantau dan mengontrol kadar padatan terlarut (TDS) pada cairan murni dengan kisaran 0.00 hingga 19.99 ppm.

2. Apakah probe sensor sudah termasuk dalam pembelian?

   Tidak, probe dijual terpisah. Produsen merekomendasikan probe amperometrik tipe HI7634-00.

3. Berapa faktor konversi TDS yang digunakan oleh alat ini?

   Alat ini menggunakan faktor konversi tetap sebesar 0.5 (di mana 1.00 µS/cm setara dengan 0.50 ppm).

4. Apa arti warna pada indikator LED di panel depan?

   Warna Hijau menandakan kondisi normal (di bawah setpoint), Oranye/Kuning menandakan kadar TDS di atas setpoint dan relai aktif, sedangkan Merah berkedip menandakan kondisi alarm/melewati waktu overdose.

5. Pilihan tegangan apa saja yang tersedia?

   Tersedia varian BL983321-0 (menggunakan daya 12 VDC) dan varian BL983321-1 (menggunakan daya 115/230 VAC).

6. Kapan relai dosis pada alat ini akan aktif?

   Relai kontak kering akan otomatis aktif (menutup) ketika hasil pembacaan TDS melampaui nilai setpoint yang ditentukan pengguna.
